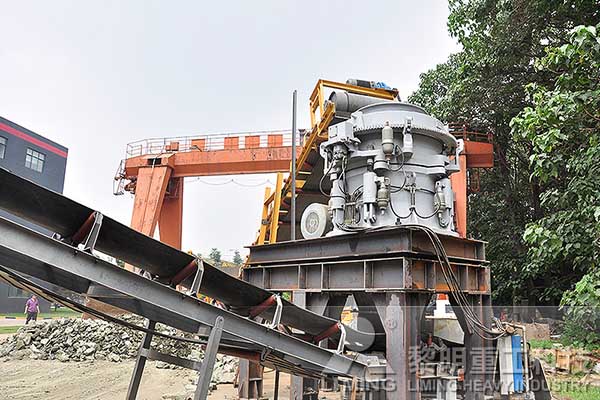

黎明重工對圓錐破碎機系列的結構與構造解析
2019-03-18 17:19
目前，我國使用為廣泛的圓錐破碎機主要有彈簧圓錐破碎機和液壓圓錐破碎機兩種類型，彈簧圓錐破圓錐破碎機這是目前我國對堅硬礦石進行中碎或細碎的一種典型設備。其結構和旋回破碎機大體相同，但其工作機構、調整裝置、防塵裝置及圓錐破裝置卻有所不同。
（1）工作機構
由帶錳鋼襯板的破碎錐和固定錐組成。襯板和錐體之間澆注鋅合金以保證其緊密結合。破碎錐壓裝在主軸上，其下部表面為球面形狀并由球面軸承支承。主軸的下端插入偏心軸套的錐形孔內，在偏心軸套的錐形孔內裝有青銅或MC-6尼龍等材料制成的襯套。當電動機通過圓錐齒輪帶動偏心軸套旋轉時，由球面軸承支承著的主軸以及破碎錐則作旋擺運動，從而達到破碎礦石的目的。
（3）防塵裝置
圓錐破碎機的防塵裝置，由水槽、排水槽、擋圈、環形圈和擋環等組 成。水用水泵經進水管送入水槽，再溢流到排水槽,經排水管排出。由于環形圈的阻擋作用，使灰塵不能進入機器內部而落入水槽中被循環水流帶走，從而起到保護機器傳動部件之目的。
（4）圓錐破裝置
該彈簧圓錐破圓錐破碎機是利用裝在機架周圍的彈簧來作圓錐破裝置的。當破碎機過載時，支承在彈簧上面的支承環和調整環就被迫向上抬起而壓縮彈簧，從而排料口尺寸增大，非破碎物即可排出，之后在彈簧力的作用下支承環和調整環自動復位，即可重新進行破碎。顯然，彈簧既是圓錐破裝置，同時在破碎時將產生一定的破碎力，所以，其張緊程度對破碎機的正常運行具有重要影響，因而在擰緊彈簧時，應留有適當?shù)膲嚎s余量。
其中多缸液壓圓錐破碎機主要是將彈簧圓錐破碎機的彈簧改為液壓圓錐破缸，將機械鎖緊改為液壓鎖緊，用液壓推動液壓缸調 整替代機械調整。其總體結構仍保持了彈簧圓錐破碎機的特點。但由于液壓缸增多，其主機結構相對復雜化，增加了維修工作量。
我國使用較多的為底部單缸液壓圓錐破碎機，其工作原理和彈簧圓錐破碎機相同，但在結構上取消了彈簧圓錐破碎機的調整環、支承環、鎖緊裝置以及球面軸承等零件。該破碎機和彈簧圓錐破碎機的結構相類似，不同的是其調整和圓錐破都是由支承在動錐的主軸底部的一個液壓缸和油壓系統來實現的。通過增加或減少液壓缸中的高壓油量就可使主軸和破碎錐上升或下降，從而達到排料口的調整。更多咨詢：18621681742
