相關(guān)知識(shí)
顎式破碎機(jī)顎板抗磨方案研究
2022-10-19 14:54

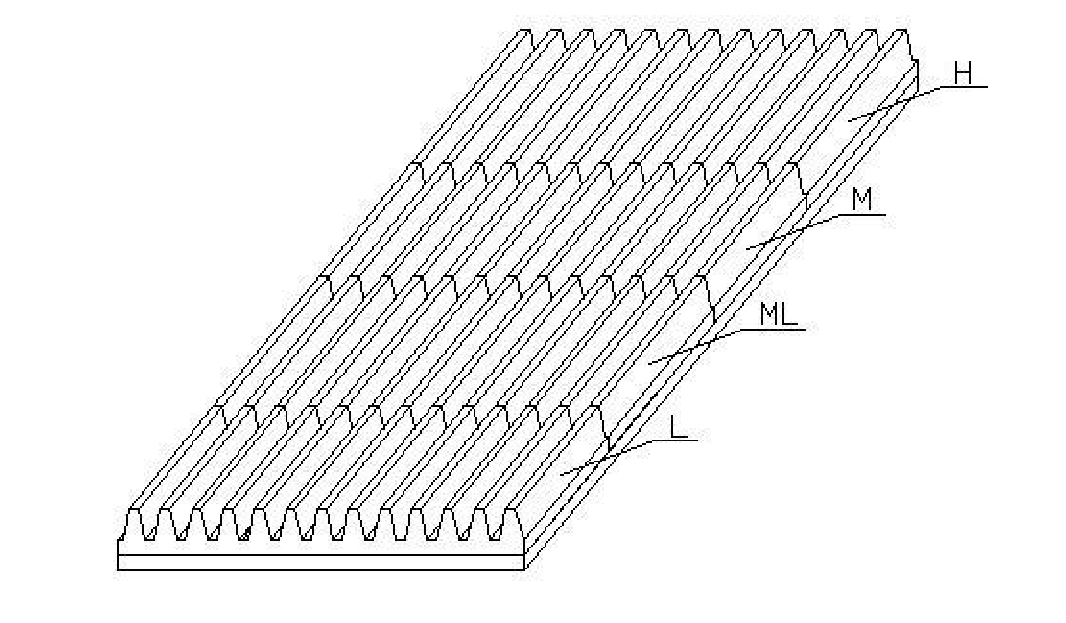

顎式破碎機(jī)嚙角主要影響顎板的切向受力，增大嚙角使顎板H區(qū)受礦石切向力作用力減小，切削磨損較小，而與此同時(shí)卻增大了M區(qū)和ML區(qū)的滑動(dòng)摩擦作用，使顎板受切削作用加劇，并且過(guò)大的嚙角會(huì)造成破碎腔下部礦石上拱，無(wú)法正常排料，引起破碎腔堵塞，加重了顎板滑動(dòng)磨損。相反，如果減小嚙角，則M區(qū)和ML區(qū)切削磨損減弱，而H區(qū)切削磨損增大。顎式破碎機(jī)主要通過(guò)M和ML區(qū)的擠壓作用破碎礦石，因此，在確保生產(chǎn)工藝所需的破碎比及生產(chǎn)率的前提下，盡量減小嚙角，既可以改善破碎效果，也可以降低顎板磨損，同時(shí)可防止礦石從破碎腔中向上彈出，損傷人員及其他設(shè)備?，F(xiàn)場(chǎng)的顎式破碎機(jī)要調(diào)節(jié)嚙角是通過(guò)調(diào)節(jié)排礦口寬度來(lái)實(shí)現(xiàn)的，為了減小嚙角，應(yīng)該在保證排料粒度的前提下，盡量增大排料口寬度。
顎式破碎機(jī)充填率增大，動(dòng)顎板ML區(qū)和L區(qū)的法向受力和切向受力有增大趨勢(shì)，但變化范圍較小，卻使顎板與礦石接觸面積增大，顎板磨損面增加。顎板磨損以鑿削磨損為主，疲勞磨損及腐蝕磨損次之，因此顎板受到的法向力和切向力是造成其磨損的主要原因。顎式破碎機(jī)充填率越大，顎板與礦石滑動(dòng)作用越明顯，且礦石過(guò)粉碎現(xiàn)象越嚴(yán)重，即加劇顎板磨損，又影響破碎效果，增加了顎板無(wú)效磨損。同時(shí)現(xiàn)場(chǎng)顎式破碎機(jī)充填率也不能過(guò)小，否則礦石對(duì)破碎機(jī)沖擊振動(dòng)較大，嚴(yán)重影響破碎機(jī)運(yùn)轉(zhuǎn)的可靠性。因此，顎式破碎機(jī)充填率的選取應(yīng)在保證礦石對(duì)設(shè)備較小沖擊振動(dòng)的前提下，盡量減小礦石充填率。
水分對(duì)顎板磨損的影響不是由于改變礦石與顎板間摩擦系數(shù)引起的，主要是因顎板材質(zhì)為鋼，水與鋼表面接觸，在空氣中易氧化，造成顎板表面銹蝕，材料翻起，并與礦石作用，迅速脫落，新的金屬表面暴露于空氣，和水繼續(xù)發(fā)生化學(xué)反應(yīng)，從而加劇顎板磨損。
為了減少水分對(duì)顎板的磨損，降低礦石含水率，根據(jù)現(xiàn)場(chǎng)除塵實(shí)際情況，一方面在爆破點(diǎn)及沖擊錘二次破碎點(diǎn)取消直接噴水作業(yè)，采用水霧抑塵，在有效除塵的前提下盡量減少用水量。另一方面在顎式破碎機(jī)作業(yè)區(qū)建議將噴霧抑塵點(diǎn)選在顎式破碎機(jī)落料處，盡量減少入料礦石含水量，保證顎式破碎機(jī)進(jìn)行干法破碎，降低水分對(duì)顎板磨損的影響。
↑ 上一篇：機(jī)制砂能夠代替天然砂嗎？
↓ 下一篇：鋰礦石如何加工得到碳酸鋰？
