相關(guān)知識
預(yù)防機(jī)制砂出現(xiàn)離析現(xiàn)象
2023-03-15 16:55
物料在混合過程中，大小不同粒徑之間由于堆積密度不同，在外力作用時使其受力的大小和方向不同，各粒子間的摩擦力不足以抵御外力的分離作用，大小物料不能均勻混合，而是各自分別聚集在一起，這種現(xiàn)象就是離析。
機(jī)制砂是由大小不同級配顆粒組成，必然會產(chǎn)生離析現(xiàn)象，這樣對機(jī)制砂的使用會造成一定影響。下面我們就來研究探討如何避免機(jī)制砂離析現(xiàn)象的發(fā)生。
機(jī)制砂出料口的離析與防離析措施

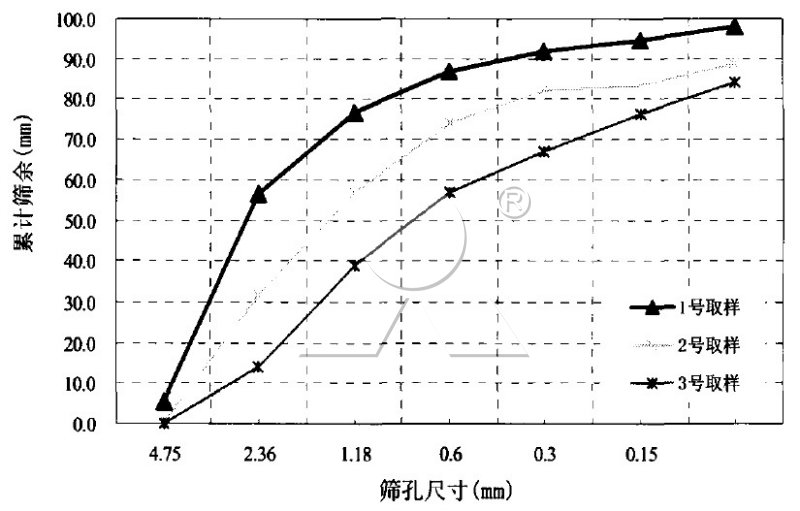

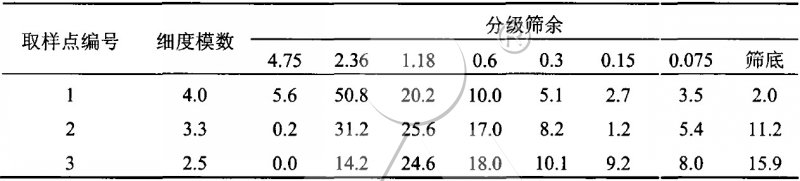

機(jī)制砂生產(chǎn)過程中，為了方便堆料的管理，機(jī)制砂一般由出料口經(jīng)膠帶運(yùn)輸機(jī)運(yùn)輸、提升到達(dá)指定堆放點(diǎn)，然后機(jī)制砂由高處落到堆放點(diǎn)。這樣機(jī)制砂在重力的作用下，較容易產(chǎn)生機(jī)制砂離析。干法生產(chǎn)機(jī)制砂時，離析現(xiàn)象尤為嚴(yán)重。研究對堆料上、中、下三個位置的取樣，對比了機(jī)制砂的細(xì)度模數(shù)、分級篩余及篩分曲線。
從統(tǒng)計數(shù)據(jù)可以看出，不同取樣點(diǎn)，機(jī)制砂的細(xì)度模數(shù)、分級篩余、篩底（石粉含量）相差非常大，機(jī)制砂離析現(xiàn)象不容忽視，如不采取相應(yīng)措施，這種機(jī)制砂的使用將會對混凝土的性能造成非常大的影響。

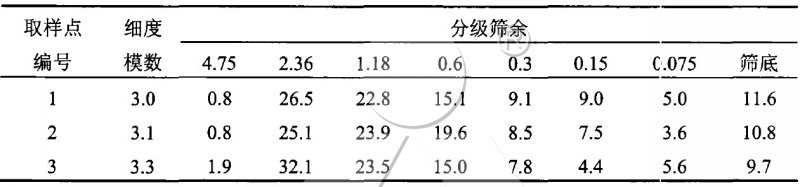

要解決機(jī)制砂的離析就要從離析現(xiàn)象的原理考慮，從堆積密度和減小促使離析的外界作用力都是不可取的，那么要從提高物料的粘聚力角度考慮，增大各粒子間的摩擦力以抵御外力的分離作用。更簡單有效的辦法是濕潤物料，可以在膠帶輸送機(jī)上架設(shè)噴水裝置，物料有一定的含水量，使機(jī)制砂大小粒徑顆粒包裹在一起，提高機(jī)制砂的抗離析能力。噴水也不宜過多，噴水多會造成石粉及小粒徑顆粒隨水流局部集中，應(yīng)將控制機(jī)制砂含水量2%~5%為宜。當(dāng)加過噴水裝置后，機(jī)制砂的細(xì)度模數(shù)及分離篩余對比如下。
機(jī)制砂細(xì)度模數(shù)及分級篩余相差不大，離析現(xiàn)象得到了較好的空置。
機(jī)制砂的堆放

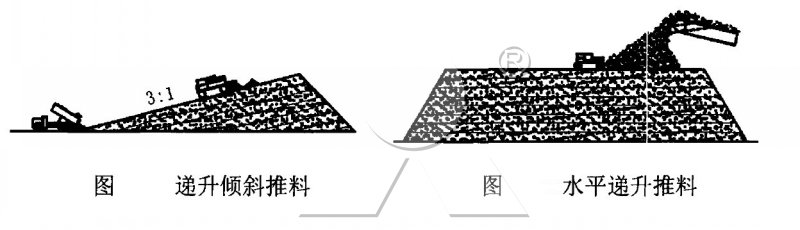

采取正確的堆料技術(shù)是配制均勻混合料、使機(jī)制砂保持均勻的重要手段。采用大料堆很容易引起機(jī)制砂的離析，根據(jù)這種情況，采取的應(yīng)對措施：1、對機(jī)制砂建立遞升的傾斜對料層，傾斜坡度不宜小于3：1。2、對機(jī)制砂建立遞升的水平對料層。3、機(jī)制砂的堆放高度不宜過高，一般不要超過5m。
機(jī)制砂裝料和運(yùn)輸
卸料混合料運(yùn)輸全過程中，產(chǎn)生離析的的原因有：單一向車箱中間裝料，惡劣路況造成的車輛顛簸，自卸車車箱緩慢升起卸料造成物料滾落等。為了減少以上情況產(chǎn)生的離析，可以采取的措施有：1、裝料時，應(yīng)向矩形車箱前后兩處堆放，同時在首先、二處的中間堆放。當(dāng)自卸車卸料時，粗料可以和細(xì)料再次進(jìn)行混合。2、平整并碾壓施工現(xiàn)場，適當(dāng)降低車輛的行駛速度，以減少因車輛顛簸所造成的混合料離析。3、自卸車在卸料時，在確保車體穩(wěn)定的情況下，必須將車體大角度提升，使物料快速整體向后滑下，可以減少物料因為滾落產(chǎn)生粗料向外側(cè)堆積。
↑ 上一篇：建筑垃圾的相關(guān)概念
