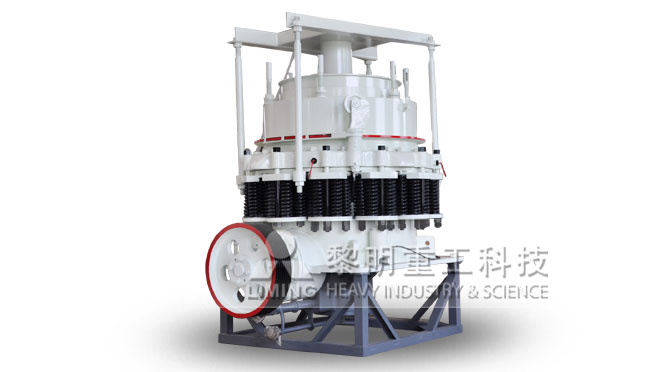

PY系列彈簧圓錐破碎機
PY系列彈簧圓錐破碎機適用于破碎中等以上硬度的各種礦石和巖石。具有結構可靠，生產效率高，調整方便，使用經濟等特點。其彈簧保險系統是過載保護裝置，可使金屬異物通過破碎腔而不危害機器，采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作。破碎腔型式由礦石用途決定，標準型適用于中碎；中型適用于細碎；短頭型適用于超細碎。
彈簧圓錐破碎機是早研制的一種大功率、大破碎比、高生產率的液壓式破碎機。該機是在消化吸收了各國具有80年代國際很好水平的各類型圓錐破碎機的基礎上研制成的。它與傳統的圓錐破碎機的結構在設計上顯然不同，并集中了迄今為止已知各類型圓錐破碎機的主要優點。適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。圓錐破石機可廣泛應用于冶金工業、建筑工業、筑路工業、化學工業及磷酸鹽工業，適用于破碎堅硬與中硬礦石及巖石，如鐵礦石、銅礦石、石灰石、石英、花崗巖、玄武巖、輝綠巖等。
性能特點
1、動錐連續轉動，物料的破碎過程和卸料過程沿工作表面交替連續進行，生產率高。
2、物料夾在兩錐體之間，受到擠壓、彎曲和剪切作用，破碎較容易，動力消耗較低。
3、產品料度較均勻，呈立方體形狀，動錐工作表面的磨損也較均勻。
4、結構簡介,圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
5、動錐和定錐都是正置，動錐擺動時，在破碎腔出料口附近，動錐與定錐之間有一段間隙相等的平行帶，使成品料度均勻。進料口尺寸不大，能夠處理的都是經過初次破碎的物料。
6、本系列圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
工作原理
彈簧圓錐破主要由機架、傳動、空偏心軸、碗形軸承、破碎圓錐、調整裝置、調整套、彈簧以及調整排礦口用的液壓站等部分組成。破碎機工作時，電動機通過水平軸和一對傘齒輪帶動偏心軸套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋擺運動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使礦石在破碎腔內不斷地受到擠壓和彎曲而被破碎。
彈簧圓錐破碎機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。破碎機的主軸是不動的，只是支撣球面瓦，承受破碎力。由于破碎機主軸不動而偏心套傳遞破碎力，故該結構可承受較大破碎力，對細碎和超細破碎非常適應，因?yàn)槌?xì)破碎的破碎力是非常大的。
