工作原理

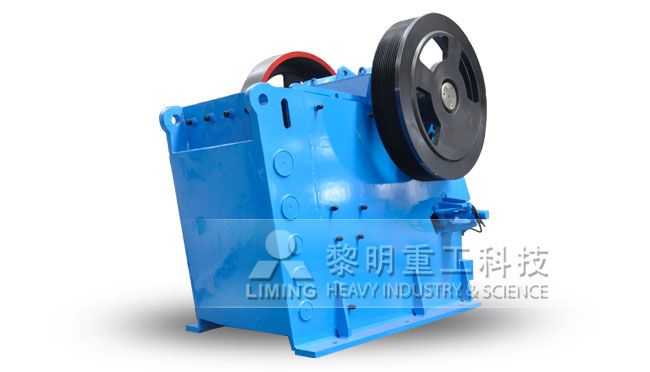

歐版顎式破碎機歐版顎式破碎機和傳統顎式破碎機的主要結構相似，由機架、偏心軸、皮帶輪、側護輪、肘板、調隙螺桿、復位彈簧、定顎板、動顎板等組成。
歐版鄂式破碎機的破碎方式也為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料即通過兩顎板的擠、壓、搓、碾被多種粉碎；當動顎下行時，肘板和動顎間夾角變小，動顎板拉桿、彈簧的作用下離開定顎板，已被破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。因而歐版顎式破碎機的工作是間歇性的，破碎和卸料過程在顎腔內交替進行。隨著電動機的連續轉動，破碎機動顎就會一直做周期性的壓碎和排料，從而實現批量生產。
歐版顎式破碎機性能特點
1.采用世界級的制造工藝，選用上好的制作材料。
2.更很好的動顎總成，使其更經久耐用。
歐版顎式破碎機的動顎總成采用高質量的鑄鋼件，并通過兩個大型鑄鋼飛輪傳動。此外，其重型偏心軸亦采用鍛坯進行加工，這一切均使得歐版顎式破碎機具有超凡的可靠性。
3.軸承座采用整體式鑄鋼結構。
整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不具有該優點。
4.采用有限元分析技術，破碎機具有更高的強度。
5.破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致，拓寬了進料粒度。
6.排料口調整更快捷方便。
歐版顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式墊片調整更簡單、安全和快捷。
7.所選用軸承規格更大、承載能力更高。
歐版顎式破碎機裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大延長。
8.新采用了齒形護板，增大了顎板的有效長度，使歐版顎式破碎機產量更高。
9.作為標準配置設置安裝了集中潤滑系統，使軸承的潤滑更加快捷。
10.用壓條和支撐這種快捷的安裝方式固定顎板。
11.軸承座上安裝了重型護板，避免了軸承座的意外損壞。
12.顎板下部的支撐條有效地保護了動顎和機架免于磨損。
