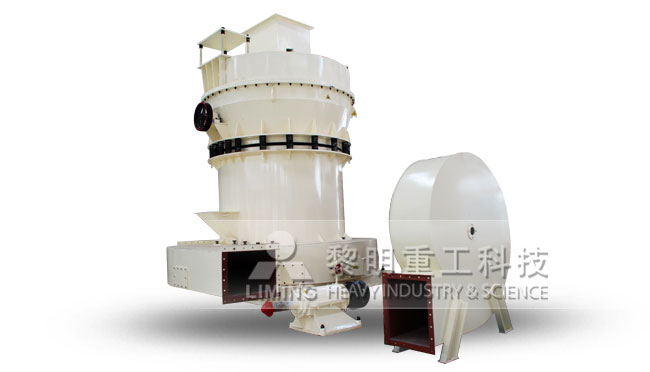

超壓梯形磨粉機
超壓梯形磨粉機是具有國際很好水平的中國新專利產品，歷經我公司專家多年潛心研制及創新性的開發，根據磨機用戶的使用與建議，在高壓懸輥磨粉機的基礎上更新改進設計而成，為廣大的國內外用戶提供了一種新型、高效、節能的高細制粉設備，該機型采用了梯形工作面、柔性連接、磨輥聯動增壓等五項磨機專利技術，開創了超壓梯形磨粉機的世界高水平。
工作原理
TGM系列超壓梯形磨粉機整套設備由主機、高密度選粉機、連接管道、高效節能離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。
主機通過減速機帶動中心軸轉動，軸的上端聯結著梅花架，架上裝有磨輥裝置并形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞磨環公轉，磨輥本身因摩擦作用而自轉。梅花架下裝有鏟刀系統，其位置處于磨輥下端，鏟刀與磨輥同轉過程中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。
選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。
選粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。合格的成品粉子通過葉片隨氣流吸入大旋風收集器內，氣流與粉子被分離后，粉子被收集。不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨。當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時形成一個旋轉向上的氣流圓柱，這時粉子掉落被收集。收集器下端裝有鎖粉器，其作用是將外界正壓氣體與收集器負壓氣體隔離開，如不裝鎖粉器或鎖粉器的舌板吻合不嚴就會造成不出粉或出粉少，嚴重影響整機產量。
應用領域
超壓梯形磨粉機主要適用于冶金、建材、化工、礦山、高速公路建設、水利水電、耐火材料、鋼鐵等行業礦產品物料的粉磨加工，可加工石英、長石、方解石、滑石、重晶石、螢石、稀土、大理石、陶瓷、鋁礬土、鐵礦、銅礦、氧化鐵紅、鋯英砂、礦渣、水泥熟料、活性炭、白云石、花崗巖、石榴子石、氧化鐵黃、化肥、復合肥、粉煤灰、煤、菱美砂、氧化鉻綠、金礦、紅泥、粘土、高嶺土、焦碳、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石、頁巖、玄武巖、石膏、石墨、碳化硅、保溫材料等莫氏硬度在9.3級以下，濕度在6%以下的各種非易燃易爆礦產物料也可以作為灰鈣磨粉機和長石磨粉機。
工作特點
1、創新性的磨輥與磨環設計。與雷蒙磨相比，將磨輥與磨環設計成多級階梯狀，降低了物料在梯形磨輥與磨環之間的下滑速度，延長了對物料的碾壓時間，提高了成品的細度和產量。
2、高效的平衡加壓彈簧。梯形磨汲取雷蒙磨與懸輥磨的優點，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗，提高了設備的使用壽命。
3、主機與選粉機采用軟聯結，減震彈簧與密封帶即減輕了震動和噪音，也避免了共振。
4、高密度、高精度葉輪裝置。
5、高效節能的離心引風機。風機在磨粉機的整個運轉過程中，起到了至關重要的作用，梯形磨采用高效的葉輪式節能風機，效率比直葉片式風機大大提高。
2、高效的平衡加壓彈簧。梯形磨汲取雷蒙磨與懸輥磨的優點，將磨輥總成通過拉桿及水平放置的彈簧聯結到一起，其產生的徑向力避免了大塊物料進入磨腔后對主軸及軸承的損耗，提高了設備的使用壽命。
3、主機與選粉機采用軟聯結，減震彈簧與密封帶即減輕了震動和噪音，也避免了共振。
4、高密度、高精度葉輪裝置。
5、高效節能的離心引風機。風機在磨粉機的整個運轉過程中，起到了至關重要的作用，梯形磨采用高效的葉輪式節能風機，效率比直葉片式風機大大提高。
6、與雷蒙磨相比，專利產品超壓梯形磨粉機使得選粉機葉片的端部與殼體的間隙調整方便、快捷，大大提高了成品的精度。
技術參數
